Установка пожаротушения – это совокупность стационарных технических средств для тушения пожара за счет выпуска огнетушащего вещества.

Автоматические системы пoжарoтушения предназначены для воздействия непосредственно на очаг возгорания в самом начале его возникновения. Работа систем пoжарoтушения основывается на принципах автоматического обнаружения, тушения пожара, управление эвакуацией и технологическим оборудованием здания.

Наша организация предлагает широкий спектр систем пожаротушения:

-водяного

-системы газового пожаротушения

-аэрозольного

-пенного (низкой и высокой кратности)

- порошкового пожаротушения, в том числе модульного.


Водяные системы пoжарoтушения применяются для ликвидации пожаров поверхностным способом на различных объектах и представляют собой универсальное средство тушения для мест постоянного пребывания людей. Однако традиционное тушение водой сопряжено с порчей многих видов имущества. Данный недостаток может нивелироваться использованием установок пoжарoтушения тонкораспыленной водой.

К преимуществам водяных установок пожаротушения можно отнести безопасность для людей, наличие неограниченного запаса огнетушащего вещества (в случае соответствующего подключения системы к внешним водопроводным сетям). Здесь однако присутствуют некоторые ограничения: водоснабжение установок пожаротушения должно осуществляться по I категории надежности согласно СП 5.13130.2009. Это означает, что ввод в насосную станцию должен осуществляться от двух независимых источников, либо, в случае невозможности организации такого ввода, необходимо предусматривать резервуар для хранения запаса огнетушащего вещества (воды) на полное время работы установки.

Основной недостаток водяных и пенных систем – громоздкость конструкций и оборудования, необходимость проведения сварочных работ при монтаже трубопроводов, а также проектирования и монтаж повысительной насосной станции, в случае отсутствия необходимого давления на вводе установки. Однако при применении на больших объектах, как многофункциональные центры и гипермаркеты, а также в зданиях с постоянным пребыванием большого количества людей, этот тип пожаротушения становится практически безальтернативным.

Установки пожаротушения тонкораспыленной водой

АУП-ТРВ подразделяются на агрегатные и модульные.

Этот вид установок находится отдельно в общей классификации. Он имеет все преимущества тушения возгораний обычной водой, однако лишен некоторых недостатков. При срабатывании обычного спринклерного оросителя, диаметр образуемых капель составляет 0,4-2,0 мм и довольно значительную массу. Вода быстро падает на поверхность пола защищаемого помещения и только 30% объема идет собственно на тушение возгорания. Отсюда большой расход воды – минимум 0.08 л/с на один квадратный метр площади. В случае тонкораспыленной воды, диаметр образуемых капель не более 100 мкм или 0,1 мм. Капли медленно опускаются на поверхность, образуя так называемый «водяной туман». При этом максимальный объем воды эффективно тратится на охлаждение конструкций и тушения возгорания. Расход в этом случае не превышает 0.03 л/с на квадратный метр площади, а скорость тушения значительно возрастает. Таким образом, понизив почти в 3 раза расход воды на пожаротушение, мы можем избежать монтажа дорогостоящего насосного оборудования, занизить диаметры питающий и распределительных трубопроводов и избежать неприятных последствий от применения большого количества воды – коррозии, порчи оборудования и материальных ценностей.

К преимуществам можно отнести также независимость установки от источников электроснабжения, поскольку работает она полностью на гидравлическом принципе.

Но как всегда, есть и недостатки. Хотя удельная стоимость системы существенно ниже аналогичных газовых установок, но, тем не менее, превышает цену порошковых. Кроме того, использование тонкораспыленной воды на больших площадях (склады хранения, торговые залы гипермаркетов) не представляется экономически целесообразным.

Проектирование таких установок также сопряжено с некоторыми трудностями. По причине отсутствия полноценной регулирующей нормативной документации, нормативные параметры подачи тонкораспыленной воды и методика расчета установок принимаются по техническим условиям, разрабатываемым для каждого конкретного объекта и согласованным с МЧС.

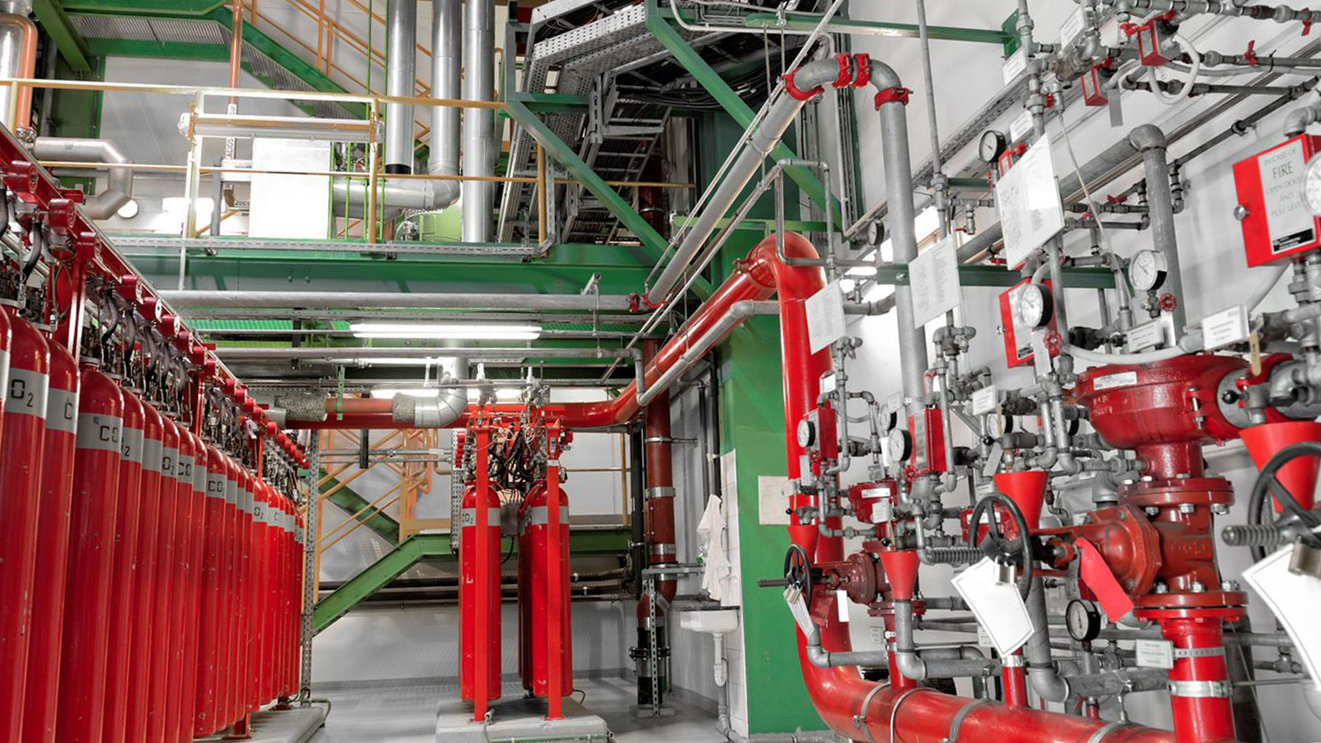

Системы газового пoжарoтушения не наносят вреда защищаемому объекту, поэтому их используют для защиты серверных помещений, вычислительных центров, телефонных узлов, библиотек, архивов, музеев, хранилищ банков и других помещений.

Система газового пожаротушения предназначена для обнаружения возгорания на всей контролируемой площади помещений, подачи огнетушащего газа и оповещения о пожаре. Установки газового пожаротушения способны потушить пожар в любой точке объема защищаемого помещения. Газовое пожаротушение, в отличие от водяного, аэрозольного, пенного и порошкового, не вызывает коррозии защищаемого оборудования, а последствия его применения легко устранимы путем простого проветривания. При этом, в отличие от остальных систем, установки АГП не замерзают и не боятся жары. Они работают в интервале температур: от -40 до +50 C.

Системы газового пожаротушения могут использоваться для ликвидации пожаров и возгорания электрооборудования, находящегося под напряжением.

Принцип действия установок газового пожаротушения основан на снижении концентрации кислорода за счет поступления в зону реакции негорючего газа. При этом в случае сжиженных газов, их выпуск из баллона сопровождается снижением температуры, что ведет к уменьшению температуры и в зоне реакции. Автоматические установки газового пожаротушения предназначены для создания защитной среды в определенном объеме. Тушение пожара осуществляется заполнением помещения расчетным количеством огнетушащего вещества. Применяется объемный или локально-объемный способ тушения.

Хотя установки автоматического газового пожаротушения во многих случаях являются единственным средством противопожарной защиты, они все же оказываются малоэффективными для тушения материалов, способных гореть без доступа воздуха, подверженных самовозгоранию и (или) тлению внутри объема вещества (древесные опилки, хлопок, травяная мука и др.), а также порошков металлов натрия, калия, магния, титана, гидридов металлов и пирофорных веществ.

Электрическая часть установок газового пожаротушения, в зависимости от поставленных задач, может строиться на автономных автоматических установках газового пожаротушения с выводом информации на специализированный диспетчерский пульт (см. рисунок ). Как правило, это выгодно, если имеется не более трех-четырех направлений газового пожаротушения.

Основные преимущества модулей газового пожаротушения:

- Тушение происходит по всему объему помещения;

- Не разрушает озоновый слой;

- Не способствует парниковому эффекту;

- Не имеет срока жизни в атмосфере;

- Не содержит токсических компонентов;

- Термически не разлагается, не образует коррозионных и ядовитых продуктов при контакте с огнем;

- Применение газа полностью безопасно для чувствительного электронного оборудования, культурных и исторических ценностей, архивов и т.д.;

- Тушение пожаров происходит за 10-30 секунд;

- Системы разработаны по стандартам ISO;

- Не вызывает статического электричества при разгрузке;

- Не вызывает значительных перепадов давления, поскольку хранится и разгружается в виде сухого газа;

- Системы с газом способны обеспечивать независимую защиту сразу нескольких помещений от одной батареи баллонов, с использованием селекторных клапанов (есть установки, где защищается до 40 помещений от одной батареи);

- Баллоны с газом можно устанавливать на расстоянии до 150 метров от защищаемого помещения;

- Возможно увеличение времени разгрузки (для музеев, архивов и т.д.);

- Недорогая заправка баллонов может осуществляться в любой точке мира, поскольку для этого не требуется специальное оборудование.

Основная область применения установок газового пожаротушения – защита сравнительно небольших помещений с высокой степенью герметичности и присутствием дорогостоящего высокотехнологичного оборудования или материальных ценностей, подверженных коррозии от других огнетушащих веществ.

Сферы применения:

- Помещения с компьютерами;

- "Черные" полы;

- Склады;

- Коммутационное и телевизионное оборудование;

- Технологическое оборудование;

- Все зоны с чувствительным или незаменимым электронным оборудованием;

- Газоперекачивающие станции, дизель-генераторные;

- Защита культурных ценностей;

- Морские суда;

- Нефтеналивные комплексы;

- Помещения, насыщенные электрической проводкой;

- Помещения с дорогостоящим оборудованием;

- Помещения со взрывоопасной средой;

- Хранилища денежных средств, архивы, библиотеки.


Системы порошкового пoжарoтушения можно использовать при тушении пожаров различных категорий помещений, в том числе электрооборудования под напряжением. Данные системы отличаются высокой эффективностью и низкой стоимостью.

Одним из важных преимуществ огнетушащих порошков является универсальность. Порошками можно тушить почти все материалы и вещества в различных агрегатных состояниях (твердые, жидкие, плавящиеся при нагревании, газообразные) в широком диапазоне эксплуатационных температур. Порошковые составы применяются для ликвидации пожаров различных классов: А – горение твердых веществ, как сопровождаемых тлением (древесина, бумага, текстиль, уголь и др.), так и не сопровождаемых тлением (пластмасса, каучук); В – горение жидких веществ (бензин, нефтепродукты, спирты, растворители и др.); С – горение газообразных веществ (бытовой газ, аммиак, пропан и др.); D – горение металлов и металлосодержащих веществ (магний, калий, натрий и др.); Е – горение материалов в электрических установках под напряжением. Порошки, применяющиеся для тушения пожаров классов А, В, С, Е, называются «универсальные» или «огнетушащие порошки общего назначения». В этом случае прекращение горения достигается путем создания порошкового облака, которое окутывает очаг горения. Порошки, предназначенные для тушения только пожаров В, С, Е или D, называются «специальные» или «огнетушащие порошки специального назначения». Тушение такими порошками достигается путем изоляции горящей поверхности от окружающего воздуха.

Помимо универсальности, установки порошкового пожаротушения обладают рядом других достоинств:

- высокая огнетушащая способность;

- быстродействие;

- низкая стоимость противопожарной защиты объектов;

- экологическая безопасность (отсутствие токсичных компонентов, озоноразрушающих веществ, низкая коррозионная активность, химическая инертность), т. к. основой порошков являются минеральные удобрения;

- по сравнению с установками водяного и пенного тушения, наносят минимальный косвенный ущерб от пожара, причиненный помещению и находящемуся в нем имуществу - огнетушащий порошок легко удаляется пылесосом или веником;

- возможность применения в условиях низких температур, когда использование воды, пены, двуокиси углерода и других средств неэффективно, экономически невыгодно или недопустимо;

- по сравнению с установками газового и аэрозольного тушения, низкая требовательность к герметичности помещений;

- разнообразие способов использования (стационарные установки, огнетушители, автомобили).

Области применения огнетушащего порошка

Установки порошкового пожаротушения применяются для противопожарной защиты объектов различного назначения, находящихся в надземных и подземных этажах зданий и сооружений, среди которых:

- различные производственные помещения;

- склады (с хранением изделий из древесных пород, мебели, различных тканей, лаков, красок, клеев, щелочных материалов, изделий радиоэлектронной техники и их комплектующих, фото-, кино- и аудио пленки, полупроводниковых материалов, микросхем, полиграфии, резины, топлива и масел, шерсти, меха, драгоценных металлов и камней и т.п.);

- хозяйственные кладовые;

- окрасочные и сушильные камеры;

- станции технического обслуживания автотранспорта;

- гаражи;

- локомотивные депо;

- предприятия торговли;

- камеры хранения;

- электростанции;

- помещения с дизельными генераторами;

- электрические шкафы, трансформаторы и электрооборудование под напряжением;

- архивы, библиотеки, помещения для хранения музейных ценностей и т. п.;

- административные здания;

- пространства под фальшполами и за подвесными потолками;

- кабельные и вентиляционные каналы;

- помещения с массовым пребыванием людей (театры, торговые комплексы, выставочные залы и др.). Установка должна выполняться в соответствии с требованиями ГОСТ 12.3.046 и требованиями СП 5.13130.2009

Прежде всего, порошковые средства автоматического пожаротушения эффективно применять в помещениях с повышенной пожарной нагрузкой.

Порошковые установки автоматического пожаротушения нельзя применять в местах с массовым пребыванием людей до их полной эвакуации (свыше 50 человек)


Системы аэрозольного пoжарoтушения используют огнетушащий аэрозоль. Такие системы также применяются при тушении пожаров различных категорий помещений, удобны в эксплуатации и монтаже и обладают сравнительно малой стоимостью и длительным сроком эксплуатации.

Автоматические установки аэрозольного пожаротушения (АУАП) применяются для тушения (ликвидации) пожаров подкласса А2 и класса В

Установки объемного аэрозольного пожаротушения не обеспечивают полного прекращения горения (ликвидации пожара) и не должны применяться для тушения:

а) волокнистых, сыпучих, пористых и других горючих материалов, склонных к самовозгоранию и (или) тлению внутри слоя (объема) вещества (древесные опилки, хлопок, травяная мука и др.);

б) химических веществ и их смесей, полимерных материалов, склонных к тлению и горению без доступа воздуха;

в) гидридов металлов и пирофорных веществ;

г) порошков металлов (магний, титан, цирконий и др.).

Запрещается применение установок:

а) в помещениях, которые не могут быть покинуты людьми до начала работы генераторов;

б) помещениях с большим количеством людей (50 человек и более);

в) помещениях зданий и сооружений III и ниже степени огнестойкости


Системы пенного пoжарoтушения используют в основном для тушения возгораний легковоспламеняющихся и горючих жидкостей, нефтепродуктов, продукции химической промышленности и т. п.

Установки локально-объемного пожаротушения высокократной пеной применяются для тушения пожаров отдельных агрегатов или оборудования в тех случаях, когда применение установок для защиты помещения в целом технически невозможно или экономически нецелесообразно

К недостаткам пожаротушения высокократной пеной является дорогостойкость оборудования и обслуживания, а также громоздкость конструкций и оборудования, необходимость проведения сварочных работ при монтаже трубопроводов, а также проектирования и монтаж повысительной насосной станции, в случае отсутствия необходимого давления на вводе установки. Однако этот тип пожаротушения безальтернативный в тушении нефтепродуктов.


Противопожарное водоснабжение. Внутренний противопожарный водопровод.

Наша компания осуществляет разработку полного комплекта документов по проектированию, монтажу и проверке работоспособности внутреннего противопожарного водопровода.

В соответствии с требованиями норм по пожарной безопасности проверка водопровода проводится 2 раза в год, весной и осенью, с составлением соответствующего акта. Целью испытаний является определение давления на «диктующем» пожарном кране (т.е. давления у клапана либо у ручного пожарного ствола «диктующего» крана) с последующей проверкой этого давления и соответствующих ему значений расхода воды и высоты компактной части водяной струи на соответствие нормативным.

Перемотка рукавов на новую скатку осуществляется один раз в год.
